Грунтовые инъекторы для цементации при помощи шнекового насоса 706
Инъектор для цементации (укрепления) грунтов представляет из себя сборную конструкцию, выполненую из металлических труб с нарезанными на концах резьбами, и соединеными между собой металлическими муфтами. В соответсвии с чертежом, в трубах имеются отверстия для выхода различных смесей. Отличием инъектора от манжетной колонны являются открытые отверстия в трубе, и пониженные требования ко внутренней чистоте конструкции. Инъектор может комплектоваться фиксирующими элементами (фонарями) для его центрирования и фиксации в скважине. Закачивание раствора производится инъекционными насосами Титан.
Применение таких инъекторов особенно эффективно при малых глубинах и в грунтах с хорошей проницаемостью. Максимальная глубина зависит от характеристик конкретного грунта. На практике реализованы глубины до 15 метров. Инъекционный материал проникает в грунт через все выпускные отверстия такого инъектора.
При использовании инъекторов с теряемым наконечником материал выходит также и из конца инъектора.

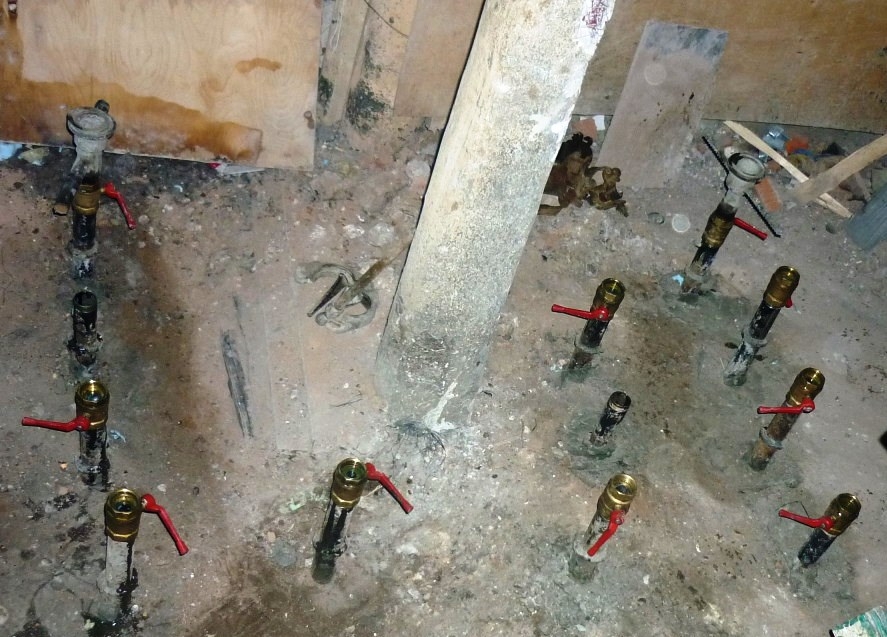

При использовании инъекторов во время закачки материалов под плиты оснований, сами плиты предварительно пробуривают с определенным шагом. Для герметизации плиты, на инъектор монтируется, через соединительную муфту, инъекционный пакер, который затем разжимается непосредственно в плите.
Основные преимущества:
Возможность индивидуального подбора длины и конфигурации инъектора в зависимости от глубины проведения инъектирования.
Простота в применении и отсутствие больших машинозатрат
Инъекторы производятся длинной от 1-3.0 метра, наружн. диаметром от 22.0-40.0 мм
С открытыми или закрытыми манжетами отверстиями, с извлекаемыми и теряемыми наконечниками. Возможно производство адаптера для забивания под Ваш электрический или пневматический молоток.
Инъектор для цементации
Закрепление грунтов цементацией через инъекторы производится, как правило, на глубину не более 10 м. Погружение их сопряжено с большими трудностями. И прежде всего, связано оно с тем, что трудно, а порой практически и невозможно выдержать заданное направление инъектора при погружении на большие глубины – 10 и более метров.
Инъекторы чаще всего применяются для закрепления грунтов под фундаментами реконструируемых зданий и сооружений на ограниченную глубину до 6–8 м. Конструкция инъектора должна отвечать ряду технических требований, предъявляемых в зависимости от глубины погружения и геологических и гидрогеологических условий, в которых проводится работа.
Конструкция инъектора для цементации
Инъектор должен быть жесткой и прочной конструкции. При погружении и извлечении из грунта с помощью механизмов не должен деформироваться. Перфорация (отверстия) на трубе должна обеспечивать достаточную пропускную способность при нагнетании раствора в грунт. Очень важно, чтобы при погружении отверстия и сам инъектор не засорялся грунтом, а защитные клапаны в отверстиях позволяли производить инъекцию после многократного технологического подъема или погружения в грунт.
Применяемые в настоящее время инъекторы изготавливаются в основном из буровых или цельнотянутых толстостенных труб диаметром 30–50 мм. Конструктивно инъектор представляет собой сборную колонну труб, состоящую из отдельных секций, соединенных между собой на ниппелях. Нижняя секция имеет перфорацию (сверленые отверстия), через которую раствор проникает в грунт. Длина перфорированного звена, в зависимости от неоднородности закрепляемого грунта по проницаемости, назначается от 50 до 100 см. При большой неоднородности грунта, с целью получения равномерного закрепления, рекомендуется применять инъектор с укороченным перфорированным звеном, равным 50 см. В основном, как правило, применяют метровые звенья. Глухие звенья изготовляются длиной от 100 до 200 см.
К настоящему времени разработан ряд конструкций перфорированных звеньев, пригодных для применения в различных грунтовых условиях. Для работ в песчаных грунтах любой степени влажности используются перфорированные звенья с защищенными отверстиями. Отверстия могут быть защищены от засорения грунтом резиновыми клапанами. Клапаны из резиновых прокладок толщиной 1,5–2 мм индивидуально закрывают каждое отверстие. Перед погружением инъектора в грунт в клапанах делают проколы. Конструкция с резиновыми кольцами в пазах наиболее простая в исполнении и получила наибольшее распространение в строительной практике. Защита отверстий в инъекторе выполнена следующим образом. На боковой поверхности трубы проточены через определенные интервалы круговые канавки, в которых по окружности просверлены отверстия диаметром 2–3 мм. Отверстия закрыты резиновыми кольцами, заглубленными в канавки на 2–3 мм.
Погружение инъекторов в грунт при цементации
Погружение инъекторов в грунт может производиться двумя способами – забивкой или задавливанием. Способ задавливания используется крайне редко и только при наличии мощных задавливающих установок, оборудованных домкратами, и соответствующих и пригодных строительных условий для производства этих работ. Забивка инъекторов выполняется как с поверхности земли, так и из подземных выработок. При работе с поверхности земли инъекторы забивают вертикально или с некоторым небольшим уклоном.
