РАСТВОРОНАСОС  ДИАФРАГМЕННЫЙ  CО - 50 - АТ

СО-50АТ.00.00.000ПС

Настоящий паспорт является объединенным документом, содержащим сведения об основных технических данных изделия, его комплектности; техническое описание конструкции и принципа действия; указания, необходимые для правильной и безопасной эксплуатации изделия; сведения о его техническом обслуживании, текущем ремонте, хранении и транспортировании; о ресурсе работы и сроке службы изделия; сведения о его консервации, упаковке и приемке на предприятии-изготовителе; гарантии изготовителя и сведения по утилизации изделия.

1        Основные технические данные
1.1    Растворонасос СО-50АТ предназначен для подачи штукатурных растворных смесей по ГОСТ 28013-89 маркой по подвижности не ниже Пк12, с максимальной крупностью фракций 5 мм на объектах, обеспеченных электроэнергией и водой, кроме эксплуатации во взрыво-пожароопасных зонах по ПУЭ.
Климатическое исполнение изделия У, категория размещения 2 по ГОСТ 15150-69 при температуре окружающего воздуха от 278 до 313 К (от 5 до 40 ºС).
Электропитание изделия должно осуществляться от трехфазной сети переменного тока напряжением (380±38) В, частотой (50±1) Гц.

1.2        Основные параметры технической характеристики изделия приведены в таблице 1.

Таблица 1

Наименование показателя

Значение

Подача насоса, м3/ч

6

Максимальное рабочее давление, МПа

1,569

Номинальная мощность электродвигателя, кВт

7,5

Масса, кг

348

Габаритные размеры, мм длина

ширина

высота



1190

561

1160

Примечания:

  1. Значение подачи действительно на выходе из растворонасоса для типового режима работы: перекачивания известково-песчаной штукатурной смеси по ГОСТ 28013-89, состава 1:3, подвижностью 10 см, определяемой по ГОСТ 5802-86.
  2. Значение максимального рабочего давления обеспечивает дальность подачи (по горизонтали) материала до 200 м или высоту подачи (по вертикали) до 60 м при условии соблюдения правил эксплуатации, изложенных в

настоящем паспорте.



1.3         Перечень основных комплектующих узлов и деталей изделия, а так же материалов приведен в таблице 2.

Таблица 2

Наименование и обозначение

Кол.

Примечание

Двигатель АИР132S4, 380 В, 50Гц

1

7,5 кВт, 1500 мин-1

Пускатель ПМЛ2231, РТЛ1021

1

380 В, 25 А

Вилка 015

1



Розетка 115

1



Кабель КГ3х1,5+1х1

1

м

Провод ПВС 5х1,5

0,9

м

Ремень В(Б) – 1400

3



Набивка сальниковая плетеная ЛП-31 10 мм

0,5

м

Манометр МП100МП (0…2,5) МПа – 1,5

1



Кран шаровый ММ Ду50

1





2        Комплектность

2.1            Комплект   поставки   изделия   должен     соответствовать указанному в таблице 3.

Таблица 3

Наименование и обозначение

Кол.

Примечание

Растворонасос СО-50АТ

1



Комплект запасных частей:

- диафрагма СО-50АТ.00.00.010



1



Паспорт СО-50АТ.00.00.000ПС

1





3        Устройство и принцип работы

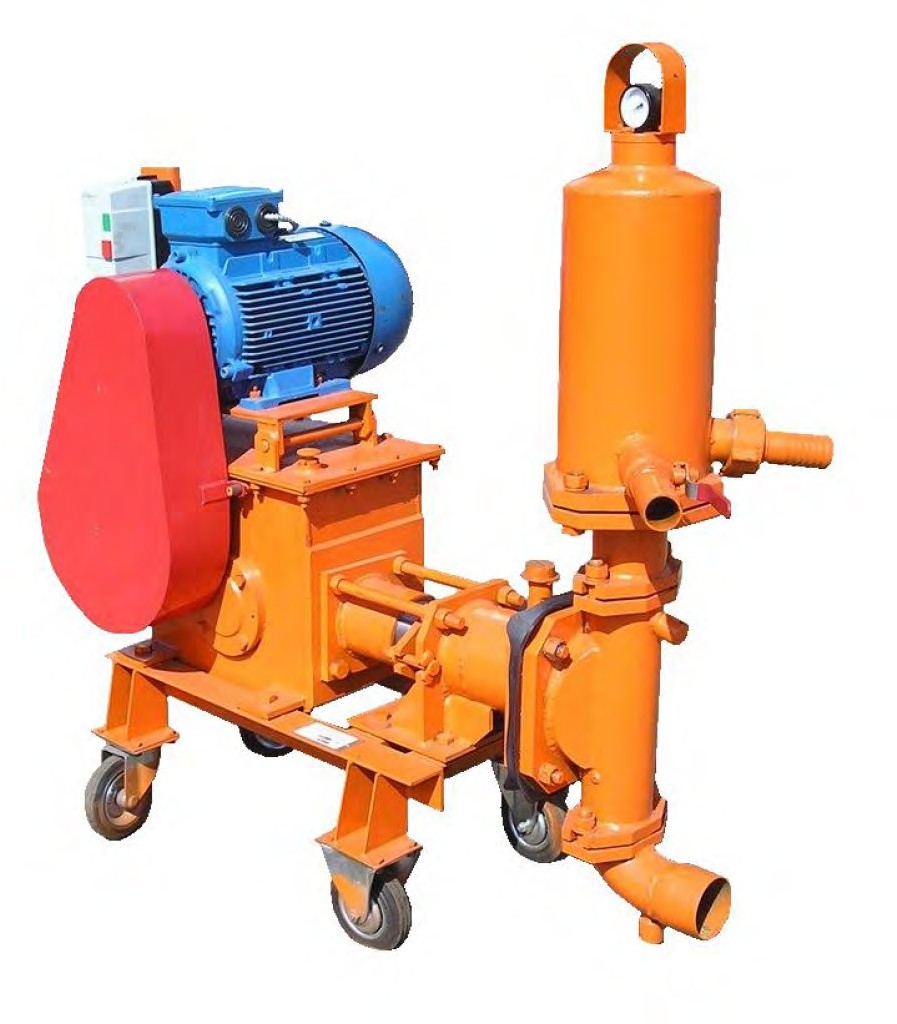

3.1            Растворонасос СО-50АТ (рисунок 1) представляет собой объемный гидравлический насос диафрагменного типа, самовсасывающего действия, со свободнодействующими шаровыми клапанами, плунжерным вытеснителем и промежуточной рабочей жидкостью (водой) и состоит из приводного силопроизводящего механизма 1, гидравлической части 2, тележки 3 и электрооборудования 4.

3.2         Приводной механизм изделия (рисунок 2) состоит из расположенных на общей станине 1 электродвигателя 2, от вала которого вращение через клиноременную 3 и открытую зубчатую 4 передачи передается на коленчатый вал кривошипно-шатунного механизма 5, преобразующего вращательное движение коленчатого вала в возвратно-поступательное движение плунжера 6.

3.3           Гидравлическая часть изделия (рисунок 3) состоит из насосной 1 и рабочей 2 камер, диафрагмы 3, всасывающего патрубка 4, всасывающего 5 и нагнетательного 6 шаровых клапанов, компенсатора 7 с нагнетательным патрубком и манометром 8. В верхней части насосной камеры расположены заливная пробка 9 и предохранительный клапан 10, а в нижней – сливная пробка 11.

3.4            Тележка предназначена для расположения узлов изделия и его перемещения в пределах строительного объекта.

3.5        Электрооборудование изделия состоит из электромагнитного пускателя с пусковой и стоповой кнопками, закрепленного на кронштейне в верхней части компенсатора, соединительного кабеля (между пускателем и клеммной коробкой электродвигателя) и питающего кабеля с закрепленным на его конце штепсельным разъемом.

Электрическая принципиальная схема изделия приведена на рисунке 4.

3.6      Принцип работы изделия заключается в чередовании циклов всасывания и          нагнетания   материала                                      за          счет                  соответствующего        изменения                  объема рабочей камеры насоса, вызываемого деформацией резиновой диафрагмы. 4 Указание мер безопасности

4.1           При эксплуатации растворонасоса необходимо соблюдать «Правила технической безопасности при эксплуатации электроустановок потребителей», «Правила пожарной безопасности при производстве строительно-монтажных работ», а так же требования настоящего паспорта.

4.2          Изделие должен обслуживать один рабочий не ниже III разряда, не моложе 18 лет, ознакомленный с устройством и принципом работы изделия, имеющий квалификационную группу допуска по технике безопасности не ниже второй, знающий правила пожарной безопасности и оказания первой медицинской помощи.

4.3             На    месте    эксплуатации     растворонасос    должен    быть             заземлен      в соответствии с требованиями ГОСТ 12.1.030-81.

4.4          Подключение изделия к силовой электросети должно осуществляться через устройство защитного отключения.

4.5                             Перед началом работы с изделием необходимо проверить:

-                            надежность выполненного заземления;

-                             надежность соединения питающего кабеля (в комплект поставки не входит);

-                              надежность соединения с изделием всасывающей, нагнетательной магистралей и магистрали аварийного сброса (в комплект поставки не входят);

-                            сохранность защитных ограждений;

-                                   исправность манометра и предохранительного клапана на гидравлической системе изделия;

-                            наличие и надежность действия двухсторонней связи между рабочим, обслуживающим растворонасос и персоналом, занятым приемкой подаваемой растворной смеси.

4.6                            Во время работы изделия необходимо:

-                                 по показанию манометра постоянно контролировать уровень давления в гидравлической системе;

-                                следить за тем, чтобы в местах соединений узлов и деталей растворонасоса не было утечек воды и растворной смеси. При обнаружении утечек необходимо немедленно отключить электропитание изделия, установить причину и устранить неисправность;

-                              при перерывах и помехах в работе, а также прекращении подачи электроэнергии растворонасос должен быть отключен от питающей электросети.



4.7                               С целью обеспечения безопасности труда и предотвращения несчастных случаев ЗАПРЕЩАЕТСЯ:

-                            допускать к работе с растворонасосом посторонних лиц;

-                            перемещать изделие во время его работы;

-                            работать при снятых защитных ограждениях;

-                            работать при неисправном манометре и предохранительном клапане;

-                                производить разъединение секций напорной магистрали и ее отсоединение от растворонасоса во время работы изделия и при наличии в магистрали избыточного давления;

-                             производить обслуживание, ремонт, регулировку и смазку изделия без его отключения от питающей электросети;

-                              рабочему, обслуживающему изделие, самому производить ремонт электрооборудования;

-                            оставлять изделие, подключенное к электросети, без надзора.

5                            Подготовка изделия к работе и порядок работы

5.1                                  Установить растворонасос в требуемом месте, обеспечив свободный доступ к нему для обслуживания и исключив возможность перемещения изделия во время работы.

К всасывающему патрубку изделия присоединить всасывающую магистраль минимально возможной длины. В качестве всасывающей магистрали рекомендуется использовать рукав КЩ-1-100-3 ГОСТ 5398-76.

К нагнетательному патрубку изделия присоединить нагнетательную магистраль требуемой длины. В качестве нагнетательной магистрали рекомендуется использовать рукав Ш(VIII)-16-63(65)-86У ГОСТ 18698-79.

К аварийному патрубку изделия присоединить магистраль аварийного сброса требуемой длины. Для этой цели рекомендуется использовать рукав Ш(VIII)-16-50-71У ГОСТ 18698-79.



Выполнить заземление растворонасоса в соответствии с требованиями ГОСТ 12.1030-81.

Подключить изделие к силовой электросети через устройство защитного отключения. Для подключения рекомендуется использовать провод ПВС 5х1,5 ГОСТ 7399-80.

Проворачивая вручную больший шкив ременной передачи, вывести плунжер растворонасоса в крайнее (дальнее от рабочей камеры) положение. Выкрутив пробку в верхней части корпуса насосной камеры, полностью заполнить корпус водой, после чего закрутить пробку на прежнее место.

Обеспечив заполнение всасывающей магистрали водой, включить привод растворонасоса и прокачать воду через напорную магистраль в течение трех-пяти минут для смачивания внутренней поверхности магистрали и проверки работы изделия на холостом ходу (на воде). При этом кран аварийного сброса должен находиться в закрытом положении.



5.3 Обеспечив заполнение всасывающей магистрали растворной смесью, включить привод растворонасоса. Кран аварийного сброса при этом должен находиться в закрытом положении.

Во время работы необходимо:

-                            следить за показаниями манометра;

-                              контролировать работу механизмов изделия. В случае появления повышенных стуков и шумов – отключить насос от электросети, открыв кран аварийного сброса довести давление растворной смеси в нагнетательной магистрали до атмосферного, установить причину и устранить неисправность;

-                              не допускать утечек воды из манометрической и насосной камер изделия, а также растворной смеси из мест соединений;

-                                  при срабатывании предохранительного клапана по причине засорения напорной магистрали – отключить насос от электросети; открыв



кран аварийного сброса, освободить незасоренный участок напорной магистрали от растворной смеси; установив расположение засоренного участка, произвести его очистку. После этого подготовить изделие к работе в порядке, указанном в п. 5.1.



5.3 В конце смены или при длительных остановках в работе изделия необходимо промыть растворонасос и напорную магистраль водой, прокачав ее через магистраль до момента появления чистой воды, после чего отключить изделие от питающей электросети.



6                            Техническое обслуживание

6.1                                  Для     обеспечения     надежной     работы     изделия                          необходимо проводить следующие виды технического обслуживания и ремонта:

-                            ежесменное техническое обслуживание (ЕТО);

-                             периодическое техническое обслуживание (ТО) после каждых 100 ч работы изделия;

-                            текущий ремонт (ТР) после 600 ч работы изделия.



6.2                                    Содержание      работ      для      различных      видов                           технического обслуживания и ремонта приведены в таблице 4.

Таблица 4



Содержание работ и методика выполнения



Технические требования

Прибор, инструмент и материал для выполнения работы

ЕТО



Визуальный контроль креплений сборочных единиц и деталей. При необходимости - подтяжка и установка недостающих элементов.







Визуальный контроль надежности заземления и состояния изоляции электрокабеля. Зачистка контактов и восстановление изоляции.







Проверка полноты заполнения водой манометрической и насосной камер изделия

Крепежные элементы должны быть установлены в полном объеме, а резьбовые соединения надежно затянуты и законтрены



Шина заземления должна иметь гарантированный контакт с корпусом изделия. Изоляция не должна быть повреждена.



Манометрическая и насосная (при крайнем             заднем                                положении плунжера) камеры изделия должны быть заполнены до верху

Ключи гаечные, крепежные элементы













Шлифшкурка, лента изоляционная













Ключ гаечный, вода



Продолжение таблицы 4



Содержание работ и методика выполнения



Технические требования

Прибор, инструмент и материал для

выполнения работы

ТО



Выполнение работ ЕТО

См. выше

См. выше



Проверка натяжения ремней. Восстановление требуемого уровня натяжки



Прогиб каждой из ветвей при приложении к ее середине усилия величиной (18±2) Н не должен превышать 7 мм



Ключ гаечный, линейка



Проверка              герметичности                                   сальникового уплотнения плунжера. Подтяжка сальниковой набивки



На наружной поверхности плунжера при работе изделия допускается появление только отдельных капель воды





Ключ гаечный





Восстановление смазки в направляющей втулке корпуса приводного механизма, втулке и вкладышах шатуна, на наружных поверхностях

венцов зубчатой передачи



Шприцевать смазку до ее появления на торцах деталей; обильно смазать поверхности венцов









Солидолонагнетатель, солидол

ТР

Выполнение работ ЕТО и ТО

См. выше

См. выше



Проверка                  сопротивления                                       изоляции электрооборудования относительно корпуса изделия



Сопротивление должно быть не менее 1 Мом при включенном состоянии пусковой аппаратуры



Мегомметр



Продолжение таблицы 4



Содержание работ и методика выполнения



Технические требования



Прибор, инструмент и материал для выполнения работы

Замена (в случае необходимости) седел клапанов, клиновых ремней, сальниковой набивки, резиновой диафрагмы







7                            Возможные неисправности и методы их устранения

7.1                                Неисправности,    которые    могут    возникнуть    во    время                         работы растворонасоса, а также методы их устранения приведены в таблице 5.



Таблица 5

Наименование неисправности, внешнее проявление и дополнительные признаки



Вероятная причина



Метод устранения

ПРИВОДНОЙ МЕХАНИЗМ

При включении электродвигатель гудит, отсутствует вращение его вала













Чрезмерный нагрев подшипникового щита электродвигателя, повышенная его вибрация

Отсутствие          или несоответствие напряжения                питающей                                          сети номинальному значению; отсутствие тока в одной из фаз; неисправность элементов цепи управления



Перегрузка двигателя, перекос шкивов ременной передачи

Обеспечить требуемые параметры питающей                                       сети;                                       заменить неисправные элементы. Работы должен выполнять электрик







Снизить нагрузку до номинальной; устранить перекос

Продолжение таблицы 5

Наименование неисправности, внешнее

проявление и дополнительные признаки



Вероятная причина



Метод устранения

Неравномерные резкие стуки в приводном механизме













Чрезмерный нагрев подшипниковых узлов приводного механизма

Выход из строя подшипников; чрезмерный износ втулки шатуна и шатунных вкладышей







Перегрузка привода; чрезмерное натяжение ремней

Заменить подшипники; заменить втулку шатуна; поджать крышку шатуна, при необходимости заменить вкладыши



Снизить нагрузку; уменьшить натяжение ремней



ГИДРАВЛИЧЕСКАЯ ЧАСТЬ

При работе привода отсутствует подача растворной смеси

Отсутствие или недос-таточный уровень воды в насосной камере; неплотная посадка клапанов на седла вследствие засорения клапанных полостей; разрыв резиновой диафрагмы

Долить воду; прочистить и промыть клапанные полости; заменить диафрагму







Недостаточная производительность (подача) насоса



Недостаток воды в насосной камере вследствие ее утечки через сальниковое уплотнение







Поджать       сальниковое                          уплотнение; долить воду



Засорение нагнетательной магистрали



Частое срабатывание предохранительного клапана (повышенное давление нагнетания)





Прочистить и промыть магистраль



Чрезмерная пульсация растворной смеси на выходе из насоса

Закупорка верхней части компенсатора застывшими остатками растворной смеси







Прочистить компенсатор



8                            Ресурс, срок службы, гарантии изготовителя (поставщика)

8.1                             Полный средний ресурс изделия 2800 ч в течение срока службы 6 лет.

8.2                              Гарантийный срок эксплуатации – 12 месяцев со дня продажи изделия. В случае отсутствия отметки о дате продажи гарантийный срок считается с даты изготовления изделия.

9                                      Сведения о консервации, упаковывании, хранении и транспортировании изделия, его утилизации

9.1                            При постановке изделия на хранение должны быть проведены его техническое обслуживание и консервация.

Консервация изделия должна производиться по ГОСТ 9.014-78 для группы изделий II-1, вариант временной противокоррозионной зашиты ВЗ-1. Срок защиты без переконсервации один год.

При                     снятии      изделия      с     хранения      следует      производить                             его расконсервацию в соответствии с требованиями ГОСТ 9.014-78.

9.3.                                          Транспортирование изделия может производиться железнодорожным, морским (речным) или автомобильным видом транспорта в соответствии с правилами перевозки грузов, действующих на каждом виде транспорта и техническими условиями погрузки и крепления грузов, утвержденными в установленном порядке.
Условия хранения и транспортирования 8 по ГОСТ 15150-69
