Руководство по эксплуатации ручного поршневого насоса типа «ЕК-100»

1.Назначение и область применения 3
2. Комплектность 3
3. Применяемые материалы… 3
4. Техническое обслуживание 4
5. Условия хранения и транспортировки 4
6. Утилизация 4
7. Общие правила техники безопасности 4

1. Назначение и область применения
Насос ручной поршневой предназначен для нагнетания:
- эмульсий и неабразивных водных растворов;
- ненаполненных полиуретановых, эпоксидных, акрилатных смол.

Ручной поршневой насос «ЕК-100» не может использоваться для работы с другими материалами.
Благодаря своей компактности и небольшой массе насос для гидроизоляции «ЕК-100» отлично подходит для выполнения работ с лесов и подмостей, а также для работы в стеснённых условиях.

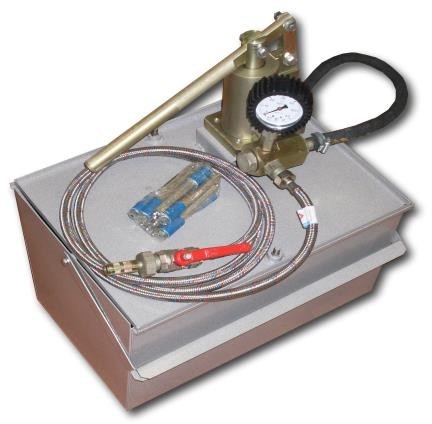

2. Комплектность
Комплект поставки:
1. насос в сборе - 1 шт.,
2. станина – 1 шт.
3. переходник – 1 шт.,
4. гибкая подводка (3 м) – 1 шт.,
5. кран шаровый – 1 шт.,
6. манометр – 1 шт.,
7. инъектор (8÷16)х100 - 10 шт.,
8. насадка цанговая – 1 шт.,
9. паспорт на изделие – 1 шт.
Цвет изделия не регламентируется.

3. Применяемые материалы
Детали
1. Клапанный блок сталь
2. Станина сталь
3. Рычаг сталь
4. Поршень латунь
5. Корпус (цилиндр) сталь
6. Переходник с ½” на ¼” сталь

Стандартные изделия
7. Манометр
8. Гибкая поводка ½”
9. Кран шаровый ½”
10. Насадка 4-х лепестковая
11. Винт М8х20 НП7002.04 (ГОСТ 11738-72)
12. Болт М8х20
13. Болт М8х40
14. Гайка М
15. Шайба 8
16. Инъектор с обратным клапаном (8÷16)х100 мм

4. Техническое обслуживание
После первых двух часов работы проверить и при необходимости подтянуть все резьбовые соединения. После этого процедуру повторять через каждые 15 часов работы установки.

Чистку установки производить ежедневно по окончании работ или через каждые 8 часов. В насосе не должно оставаться никаких растворителей. Использование растворителей допускается только во время чистки насоса. После использования растворителей насос и шланги необходимо подвергнуть консервации гидравлическим маслом (например, Mobil HLP-68 или его аналог

Порядок обслуживания насоса после окончания работ
1 Всасывающий шланг поместить в ёмкость с растворителем, рекомендованным производителем инъекционного материала.
2. Растворитель прокачать в течение двух минут в режиме циркуляции.
3. В отсасывающую ёмкость снова влить чистый растворитель и прокачать 2-3 минуты в режиме циркуляции, открывая и закрывая при этом шаровой кран и повышая и понижая давление с тем, чтобы растворитель очистил все внутренние детали насоса.
4. Полностью выкачивать растворитель.
Важно: Не допускать работы насоса всухую более 30 секунд.
5. Отсоединить шланг для подачи материала от ручного поршневого насоса. Затем разобрать с помощью необходимых гаечных ключей клапанный узел не демонтируя его от корпуса насоса. Кисточкой и щеткой тщательно прочистить клапанный узел и его детали и проверить на наличие механических повреждений. После чистки аккумулирующий обратный клапан снова собрать, немного смазав внутренние части клапана (пружины, шарики и крышки) универсальной смазкой.
6. Теперь насос прочищен и его можно поставить на хранение до следующего использования.

5. Условия хранения и транспортировк
Изделия должны храниться в упаковке предприятия – изготовителя по условиям хранения согласно ГОСТ 15150-69.

6. Утилизация
Утилизация изделия (переплавка, захоронение, перепродажа) производиться в порядке, установленном Законами РФ от 22 августа 2004 г. № 122-Ф3 «Об охране атмосферного воздуха», от 10 января 2003 г. № 15-ФЗ «Об отходах производства и потребления», а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми в использование указанных законов.

7. Общие правила техники безопасности
• При приемки насоса проверьте упаковку. Необходимо убедиться в отсутствии повреждений, в результате транспортировки.
• Перед началом работы необходимо проверить насос на предмет очевидных дефектов и неполадок, в случае обнаружения должны быть устранены до начала работ
• Во время перерывов следить за соблюдением времени отвержения материала. При необходимости произвести чистку установки.
• Ёмкости для материала перед транспортировкой необходимо опорожнить.
• Использовать индивидуальные средства защиты. Для защиты глаз, кожи и дыхательных путей следует применять: защитные очки, перчатки, спецодежду, респиратор (по возможности). Использовать защитный крем (мазь) для кожи.
• Строго соблюдать инструкции по чистке и техническому обслуживанию установ
• В процессе нагнетания насос вырабатывает высокое давление. Не допускать попадания пальцев рук в струю нагнетания. Не направлять струю нагнетания на себя и окружающих.
• Использовать запасные части и вспомогательное оборудование, поставленные фирмой производителем. При использовании запасных частей и вспомогательного оборудования от других производителей гарантийные обязательства прекращаются.
• Запрещается вносить изменения в насос.
• Инструкция по эксплуатации установки должна всегда находиться под рукой на месте работы.
• Не допускать к установки детей и посторонних
• Хранить установку в сухом закрытом помещении.
• Содержите рабочее место в порядке. Беспорядок может привести к травматизму.
