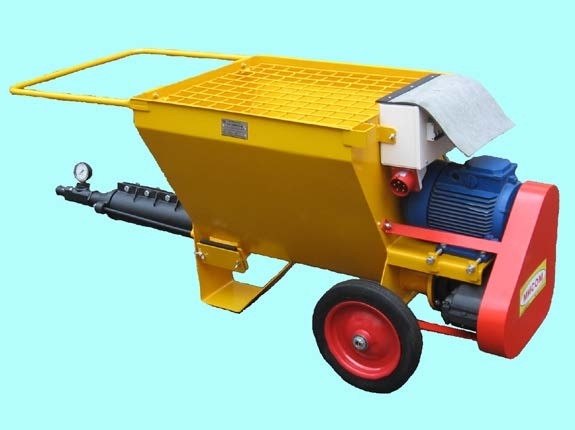

Паспорт на растворонасос винтовой CО-150М-02

2   НАЗНАЧЕНИЕ ИЗДЕЛИЯ

2.1      Растворонасос винтовой СО-150М-02 (далее растворонасос) предназначен для подачи и нанесения на обрабатываемую поверхность водных штукатурных составов. Растворонасос также может быть использован для подачи и нанесения грунтовок, клеевых и водоклеевых красок, шпаклевок с содержанием твердой фазы до 75% размерами зерен фракций до 3 мм и подвижностью не менее 7 см, определяемой по ГОСТ 5802 – 78.

Растворонасос используется на объектах промышленного, гражданского и сельского строительства.

2.2   Питание растворонасоса в точке подключения осуществляется от трехфазной электрической сети переменного тока напряжением (380 ± 10%) В и частотой 50 Гц с глухозаземленной нейтралью через устройство защитного отключения с соблюдением требований ПУЭ.

2.3    Вид климатического исполнения У, категория размещения 1 по ГОСТ 15150 – 69, при температуре окружающего воздуха от 278 до 313 К (от плюс 5 до плюс 40°С).

2.4        Растворонасос не предназначен для эксплуатации во взрывопожароопасных зонах.

3   ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

3.1  Основные технические данные растворонасоса приведены в таблице 1.

3.2  Характеристика зубчатых передач приведена в таблице 2.

3.3  Характеристика подшипников качения и шариков приведена в таблице 3.

3.4  Характеристика ремня приведена в таблице 4.

3.5    Характеристика стандартных резиновых уплотнений приведена в таблице 5.

3.6   Сведения о содержании драгоценных металлов

Сведения о содержании драгоценных металлов представлены в таблице 6

2.1   Характеристика электрооборудования приведена в таблице 8, а схема электрическая принципиальная - на рисунке 2.

В электрической схеме растворонасоса, в соответствии с рисунком 2, применен выключатель Q, предназначенный для включения и отключения растворонасоса от питающей электрической сети. Растворонасос подключается к трехфазной сети переменного тока частотой 50 Гц, напряжением 380 В с глухозаземленной нейтралью через кабельное соединение Х. При монтаже и ремонте необходимо дополнительно пользоваться схемой электрической соединений, закрепленной внутри пульта с электрической аппаратурой.

При включении выключателя Q напряжение питающей сети подается на двигатель. Для привода растворонасоса применен односкоростной трехфазный асинхронный электродвигатель М.

Схема электрооборудования растворонасоса позволяет с помощью переключателя S3 изменить направление вращения рабочего винта насоса на противоположное для сброса давления в растворопроводе.

Включение и отключение электродвигателя М осуществляется с помощью кнопок S1 и S2 и контактора К.

Выбор режимов ( «Подача» или «Реверс» ) электродвигателя М осуществляется с помощью переключателя S3.

Применение в электрической схеме контактора К исключает возможность самопроизвольного пуска двигателя М при внезапной подаче напряжения.

Включите выключатель Q.

Установите рычаг переключателя S3 в режим «ПОДАЧА».

При нажатии кнопки S2 («I») растворонасос запускается в работу. Отключение растворонасоса производится нажатием кнопки S1 («0»).

2.2  Подготовка изделия к работе и порядок работы

2.2.1   Перед началом работы и во время работы необходимо выполнять требования раздела 6 настоящего паспорта.

2.2.2   На растворонасосе, бывшем в эксплуатации, но затем длительное время простоявшим на складе, необходимо проверить исправность деталей крепления, надежность затяжки всех резьбовых соединений.

2.2.3   Токоподводящий провод от источника питания до растворонасоса должен быть проложен без натяжения и скручивания.

Токоподводящий провод должен быть сечением не менее 1,5 мм².

2.2.4   Приступая к работе, проверьте соответствие напряжения питающей сети рабочему напряжению электродвигателя.

2.2.5    При необходимости отрегулируйте натяжение клиновых ремней. Величина оттяжки – до 4 мм при усилии 25Н.

2.2.6       Установите растворонасос в месте производства работ. Присоедините рукава с удочкой, а затем воздушный шланг от компрессора к удочке. Заземлите растворонасос и подключите его к сети.

Во избежание порчи винта и обоймы насоса запрещается пуск растворонасоса при сухой обойме.

2.2.7  Залейте в бункер 20 л воды и произведите в течение 1 мин пробный пуск. Направление вращения шнека должно быть против часовой стрелки со стороны двигателя.

При этом проверяется водонепроницаемость соединений. После проверки вода из растворонасоса удаляется.

2.2.8  Запустите двигатель в рабочий режим.

2.2.9   По окончании работы растворонасос должен быть вымыт и отключен от сети.

3   МЕРЫ БЕЗОПАСНОСТИ

3.1  В целях обеспечения безопасности при подключении растворонасоса к электросети и его обслуживании необходимо соблюдать "Правила техники безопасности при эксплуатации электроустановок потребителей" и требования настоящего паспорта.

Работать с растворонасосом разрешается только в диэлектрических перчатках и галошах и при надежном защитном заземлении машины. Подключать машину к питающей сети при помощи штепсельного соединения, имеющего защитный заземляющий контакт.

3.2   К работе с растворонасосом допускаются лица не моложе 18 лет, изучившие настоящий паспорт, обученные работать с растворонасосом, имеющие квалификационную группу по электробезопасности не ниже второй, не имеющие медицинских противопоказаний, установленных Министерством здравоохранения РБ.

3.3         Подключение растворонасоса и все виды ремонта электрооборудования должен производить персонал с группой по электробезопасности не ниже третьей.

Подключить растворонасос к питающей сети разрешается только при помощи разъема, имеющего защитный заземляющий контакт.

3.4  Перед началом работы проверьте :

-  целостность цепи зануления растворонасоса;

-  отсутствие замыканий на корпус;

-  целостность оболочки питающего кабеля;

-  правильность подключения нулевого защитного провода питающего кабеля к нулю питающего пункта;

-  затяжку резьбовых соединений.

3.5  При перерывах в работе, производстве ремонта, прекращении подачи электроэнергии растворонасос следует отключать от сети, для чего поверните рукоятку переключателя S3 в вертикальное положение "ОТКЛЮЧЕНО", отключите выключатель Q, а затем рассоедините кабельное соединение.

3.6  Во время работы с растворонасосом необходимо:

-  не допускать скручивания, натяжения, крутых изгибов кабеля;

-  не допускать попадания пыли и влаги в кабельные соединения и в другие части электрооборудования изделия.

З А П Р Е Щ А Е Т С Я :

-  производить работу на открытых площадках во время выпадения атмосферных осадков;

-  устранять неисправности во время работы растворонасоса;

-  перемещать растворонасос, подключенный к питающей сети;

-  включать и   отключать   вилку   питающего   кабеля   под нагрузкой;

-  находиться      посторонним      людям     в      зоне      работы растворонасоса.

3.7    Уровни звука и звукового давления в октавных полосах частот представлены в таблице 9.

3.8  Вибрационные характеристики изделия представлены в таблице 10

3.9    При эксплуатации растворонасоса должны соблюдаться "Общие правила пожарной безопасности Республики Беларусь для промышленных предприятий" ППБ РБ 1.01-94.

3.9.1    Растворонасос не предназначен для работы в пожароопасных и взрывоопасных зонах по ПУЭ.

3.9.2   В помещениях, где производится работа ЗАПРЕЩАЕТСЯ хранить легковоспламеняющиеся жидкости, вещества и газовые баллоны.

3.9.3     Оператор ОБЯЗАН знать и выполнять требования пожарной безопасности, а также соблюдать и поддерживать противопожарный режим при производстве работ.
