Руководство по эксплуатации ручного поршневого насоса типа «НДМ-20»
Введение 2
Назначение, технические данные 3
Ручной поршневой насос предназначен для нагнетания 3
Рабочее место 4
Общие правила техники безопасности 4
Пуск ручного поршневого насоса НДМ-20 5
Техническое обслуживание и демонтаж 5
Чистка ручного поршневого насоса HДМ-20 6
Замена уплотнительного поршня 6
Введение
Для бесперебойной и надежной работы ручного поршневого насоса "HДМ-20" необходимо обеспечить его правильную эксплуатацию и техническое обслуживание. Поэтому каждый оператор данной установки должен внимательно ознакомиться с настоящей Инструкцией, разобраться в ней и освоиться с установкой.
Насос и данная Инструкция по эксплуатации предназначены только для профессионального использования. Ниже словом "оператор" насоса обозначаются лица, осуществляющие монтаж, пуск, техническое обслуживание или демонтаж установки. Каждый оператор насоса, в обязанности которого входит монтаж, пуск, техническое обслуживание или демонтаж установки, обязан до начала работ внимательно и полностью ознакомится с настоящей Инструкцией. Необходимо убедиться, что оператор полностью понял настоящую Инструкцию и работает в полном соответствии с указаниями и рекомендациями данной Инструкции. Поэтому оператор насоса обязан периодически повторно прочитывать настоящую Инструкцию. Фирма, эксплуатирующая установку, обязана обучить операторов работе с ней. Каждый оператор должен иметь базовые знания в области пневматики и пневмотехники.
Фирма, эксплуатирующая установку, обязана убедиться, что операторы полностью прочитали и поняли настоящую Инструкцию и могут на практике применять содержащиеся в ней сведения, а также что они полностью соблюдают указания и рекомендации данной Инструкции. В случае передачи ручного поршневого насоса для инъекций "HДМ-20" третьим лицам (в случае продажи, дачи во временное пользование и т.д.) необходимо предоставить в их распоряжение также настоящую Инструкцию. Передача установки третьим лицам без Инструкции запрещается.
Назначение, технические данные
Ручной поршневой насос предназначен для нагнетания:
– цементной суспензии,
– цементного неабразивного клея,
– водных растворов (щелочно-силикатных и окремненных материалов, а также силикатных растворов),
– микроэмульсий.
Ручной поршневой насос не может использоваться для работы с другими материалами.
Благодаря своей компактности и небольшой массе, ручной поршневой насос отлично подходит для нагнетательных работ на лесах или в небольших помещениях. В аккумуляторе давления материал находится под давлением и может дозировано подаваться в зависимости от потребности (при этом необходимо учитывать время реакции!), например, для заполнения трещин микроцементом.
Технические данные:
Рабочее давление |
0 – 20 бар |
Производительность |
150 мл на ход |
Крупность зёрен материала |
0,3 мм |
Масса |
20 кг |
Высота / ширина/ длина в собранном виде |
75 / 40/ 90 см |
Высота / ширина/ длина при транспортировке |
50 / 40 /80 см |
Объем поставки:

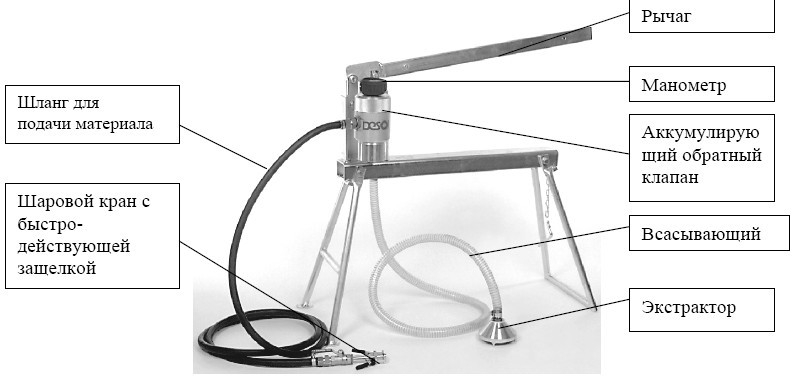

– Аккумулирующий обратный клапан (аккумулятор давления) с манометром
– Всасывающая система
– Шланг для подачи материала (3 м) ø 13 мм
– Шаровой кран с быстродействующей защелкой
Рабочее место
Ручной поршневой насос должен располагаться только на ровной и прочной поверхности, которая должна обеспечивать его устойчивость.
Ручной поршневой насос должен быть расположен таким образом, чтобы обеспечивать свободный доступ ко всем органам управления.
Общие правила техники безопасности
1. При приемке установки проверьте упаковку, убедитесь в отсутствии повреждений, возникших при транспортировке.
2. Перед началом каждой смены проверьте установку на предмет очевидных дефектов и неполадок. В случае их обнаружения они должны быть устранены до начала работ.
3. Во время перерывов следите за соблюдением времени отверждения материала. При необходимости произведите чистку установки. Отвержденный, а также схватившийся материал может повредить установку.
4. Во время работы контролируйте ход работы установки с максимально близкого расстояния.
5. Соблюдайте индивидуальные меры безопасности. Для защиты глаз, кожи и дыхательных путей используйте защитные очки, защитную спецодежду, защитные перчатки, а также по возможности респиратор и защитный крем (мазь) для кожи.
6. Строго соблюдайте инструкции по чистке и техническому обслуживанию установки.
7. В процессе нагнетания установка вырабатывает высокое давление, поэтому ни в коем случае не допускайте попадания пальцев и рук в струю нагнетания.
8. Запрещается внесение каких бы то ни было изменений в установку.
9. Данная Инструкция по эксплуатации установки должна всегда находиться под рукой на месте эксплуатации установки.
10. Не допускайте к установке детей и посторонних.
11. Установка должна храниться в сухом закрытом помещении.
12. Содержите рабочее место в порядке. Беспорядок на рабочем месте может привести к травматизму.
13. Не допускайте повреждений установки. Не подвергайте установку воздействию больших механических усилий. Не допускайте холостой работы насоса более необходимого времени.
14. При хранении (на складе и т.п.) и транспортировке запрещается ставить насос вверх ногами и класть набок, т.к. могут вытечь смазочные и консервационные средства.
Пуск ручного поршневого насоса НДМ-20
Ручной поршневой насос "HДМ-20" поставляется с завода в собранном виде и готовым к эксплуатации. После сборки все насосы проходят контроль качества, в ходе которого проверяются все их функции.
Для проведения процедуры контроля качества необходимо:
1. Подсоединить шланг для подачи материала к ручному поршневому насосу и шаровому крану.
2. Влить в какую-либо емкость не менее 5 литров воды для отсоса и опустить в нее всасывающий шланг.
3. Открыть шаровой кран и хорошо прокачать воду (двигая рычаг).
4. Собирать воду в отдельную емкость до тех пор, пока не начнет выходить чистая вода. Затем прокачать в течение 2 минут в режиме циркуляции.
5. Выкачать воду из ручного поршневого насоса. Важно: Не допускать работы насоса всухую более положенного времени!
6. Поместить материал (готовую смесь без комков) в отсасывающую емкость.
7. Выкачивать материал из шарового крана до тех пор, пока не начнет выходить чистый материал без воды и воздушных пузырей. Затем прокачать в течение одной минуты в режиме циркуляции.
8. Теперь ручной поршневой насос готов к работе, и можно начинать работы по нагнетанию материала.
Внимание! Давление на выходе установки не должно превышать 25 бар.
Внимание! Обязательно соблюдать время переработки материала, очень жесткий или твердый материал ведет к повреждению или быстрому износу частей насоса.
Техническое обслуживание и демонтаж
Перед началом демонтажа произвести тщательную чистку насоса. Полностью удалить из установки ингредиенты, представляющие опасность для окружающей среды и здоровья человека. После первых двух часов работы проверить и при необходимости подтянуть все резьбовые соединения. После этого процедуру повторять через каждые 15 часов работы установки.
Чистку установки производить ежедневно по окончании работ или через каждые 8 часов В насосе не должно оставаться воды, растворов и растворителей.
Использование этих средств допускается только во время чистки установки. После использования этих средств насос и шланги необходимо подвергнуть консервации гидравлическим маслом ("Mobil HLP-68" или аналог).
Чистка ручного поршневого насоса HДМ-20
Большинство производителей материалов указывают, каким детергентом (промывочным средством) следует пользоваться для чистки ручного поршневого насоса с тем, чтобы обеспечить качественную очистку установки, а также можно ли производить чистку водой.
1. Ненужный или остаточный материал выкачать из емкости для материала, затем отключить насос.
2. Всасывающий шланг с экстрактором поместить в емкость с чистой водой.
3. Воду прокачать в течение двух минут в режиме циркуляции.
4. В отсасывающую емкость снова влить чистую воду и прокачать 2-3 минуты в режиме циркуляции, открывая и закрывая при этом шаровой кран и повышая и понижая давление с тем, чтобы вода добралась до всех деталей внутри насоса.
5. Полностью выкачать воду. Важно: Не допускать работы насоса всухую более положенного времени!
6. Отсоединить шланг для подачи материала от ручного поршневого насоса. Затем поворотом крышки открыть аккумулирующий обратный клапан, находящийся рядом с цилиндром насоса.
7. Кисточкой и щеткой тщательно прочистить клапан внутри насоса и проверить на наличие повреждений. После чистки аккумулирующий обратный клапан снова привинтить, немного смазав находящееся с внутренней стороны кольцо круглого сечения универсальной смазкой.
8. Теперь установка прочищена, ее можно поставить на хранение до следующего использования.
Замена уплотнительного поршня
Если мощность насоса заметно снизилась, рекомендуется произвести замену уплотнительного поршня. Предварительно необходимо заказать новый уплотнительный поршень.
1. Произвести чистку ручного поршневого насоса согласно Инструкции.
2. Освободить и вынуть резьбовые соединения. Перекинуть рычаг вперед.
3. Отвинтить крышку (№ 10, крепежная букса).
4. Вынуть шток поршня (№ 8) вместе с уплотнительным поршнем (№ 5).
5. Удерживая шток поршня, освободить шестигранную гайку.
6. Вынуть поршень.
7. Прежде чем установить новый поршень, необходимо смазать внутреннюю часть нового поршня и цилиндрической трубки универсальной смазкой.
8. Сборка производится в обратном порядке.
Внимание! При установке нового поршня следить за чистотой с тем, чтобы ничего не повредить.
