РАСТВОРОНАСОС  ГЕРОТОРНЫЙ PFT ZP 3 XXL FU 400V
Руководство по эксплуатации
1       Общие положения
1.1      Информация по руководству
В настоящем руководстве содержатся основные указания по обращению с устройством. Условием надежной работы устройства является соблюдение всех указаний по обращению с ним.
Помимо этого, необходимо соблюдать все местные действующие правила эксплуатации, предписания по мерам безопасности и общие указания по технике безопасности.
Перед началом работы тщательно ознакомьтесь с руководством. Оно является составной частью устройства, должно храниться в непосредственной близости и быть доступно для обслуживающего персонала в любой момент.
При передаче устройства другим лицам вместе с ним предается настоящее руководство по эксплуатации.
Иллюстрации в настоящем руководстве приведены для лучшего понимания конструкции и не всегда выполнены в масштабе и могут несколько отличаться от реального исполнения элементов устройства.

1.2      Состав руководства

Руководство по эксплуатации состоит из трех книг:

n  Часть 1. Безопасность

n  Часть 2. Обзор и управление (настоящая книга)

n  Часть 3. Техническое обслуживание

Для безопасного обслуживания устройства необходимо прочитать все три части и следовать их указаниям. Все части составляют единый документ.

1.3      Технические данные

1.4

Номер изделия ZP 3 XXL FU 400V

00 09 81 25



Параметр

Значение

Ед. изм.

Вес

Около 422

Кг

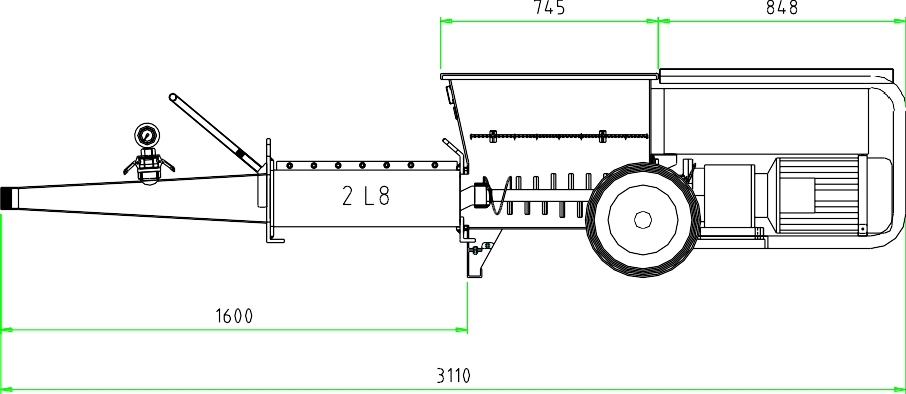

Длина

3110

мм

Ширина

900

мм

Высота

695

мм







Параметр

Значение

Ед. изм.

Высота заполнения

695

мм

Емкость воронки

130

л

Емкость воронки с насадкой

245

л



я





Параметр

Значение

Ед. изм.

Напряжение перем. тока частотой 50 Гц

400

В

Потребляемый ток, макс.

32

A

Подводимая мощность, макс.

13

кВт

Предохранитель

не менее 3 x

25

A

Высота заполнения / емкость воронки

1.5      Параметры подключени

1.6      Производственные условия

Параметр

Значение

Ед. изм.

Диапазон температур

2-45

°C

Относит. влажность воздуха, макс.

80

%







Характеристика

Значение

Ед. изм.

Макс. продолжит. работы

8

час







Параметр

Значение

Ед. изм.

Подача

около 7 – 200

л/мин

Рабочее давление, макс.

30

бар

Расстояние подачи *, макс.

200

м

* Значение зависит от высоты расположения, состояния насоса исполнения, качества, состава и консистенции раствора

и его

Параметр

Значение

Ед. изм.

Шум

77±1

дБ(A)

1.7      Производительность

Производительность насоса 2 L 8 без техобслуживания

1.10  Фирменная табличка

 2       Конструкция и работа

2.1      Обзор

Рис. 3: Вид основных сборочных единиц

1        Емкость для материала

2        Защитная решетка

3        Шкаф управления

4        Муфта присоединения шлангов подачи раствора

5        Манометр давления раствора

6        Заслонка

7        Насос

8        Патрубок для очистки

9        Приводной электродвигатель

2.2      Краткое описание

Насос ZP 3 XXL FU 400V подает штукатурку, раствор или напольное покрытие, смешанные посредством смесителя непрерывного действия или автомобильного смесителя непосредственно к месту их переработки. Производительность подачи может плавно регулироваться.

Насос может включаться и выключаться, а также регулироваться дистанционно. Заполнение воронки с материалом    осуществляется    смесителем,                       регулируемым посредством указателя уровня (в комплект не входит).

2.3





n

Шкаф управления



1

Переключатель направления вращения





насоса, вперед – 0- назад



2

Регулятор числа оборотов электродвигателя насоса



3

Переключатель компрессора, вручную – 0 -





автоматика



4

Подключение дистанционного управления с регулировкой числа оборотов



5

Главный реверсивный переключатель, он же - аварийный выключатель



6

Контрольная лампа, красная, защитный выключатель электродвигателя



7

Индикатор режима



8

Розетка дистанционного управления



9

CEE - штекер 5 x 32 A Главное присоединение тока



10

Розетка защитного контакта 16 A



11

CEE-штекер 4x16 A вибратора


Описание сборочных единиц

Рис. 5: Шкаф управления

2.4      Разъемы



Рис.6: Разъемы                                       1



1. CEE - штекер 5 x 32A. Главное присоединение тока

2.5      Режимы работ



Рис.7: Режимы работы вибратора

Вибратор может эксплуатироваться в трех различных режимах:

0

Вибратор выключен

АВТОМАТ(справа)

Вибратор работает синхронно с насосом.

РУЧНОЙ(слева)

В положении «Ручной» вибратор работает в длительном режиме.

 Число оборотов электродвигателя насоса

Рис.8: Режимы работы. Число оборотов электродвигателя насоса

Электродвигатель насоса имеет плавную регулировку, позволяющую изменять подачу раствора..

Направление вращения

Рис.9: Режимы работы

электродвигателя насоса

Электродвигатель насоса может работать в трех различных режимах:

0-электродвигатель выключен.

АВТОМАТ (справа) – электродвигатель вращается вперед.

ВРУЧНУЮ (слева) – электродвигатель вращается назад.





Рис.10: Режимы работы

электродвигателя насосаr

  1. Присоединение дистанционного управления с регулированием числа оборотов:

Цепь управляющего тока замкнута, режим без дистанционного управления. Машина должна включаться ВКЛ/ВЫКЛ вручную на шкафу управления.

Если штекер отключен, управляющий ток отсутствует.

Если кабель дистанционного управления присоединен к шкафу управления, машина может управляться ВКЛ/ВЫКЛ через кабель на шкафу управления, число оборотов может регулироваться плавно (например, у насосов подачи напольного покрытия).

  1. Розетка дистанционного управления:

Управляющий ток замкнут, режим без дистанционного управления. Машина должна включаться ВКЛ/ВЫКЛ вручную на шкафу управления.

Если штекер отсоединен, цепь управляющего тока разомкнута.

Если кабель дистанционного управления присоединен к шкафу управления, машина может управляться через кабель

ВКЛ/ВЫКЛ (например, у насоса подачи)

2.6      Принадлежности



Бункер дополнительный 300 мм с сетчатой вставкой и успокоителем (Артикул 00 09 80 04)



PFT- наружный вибратор SR6 400V MINITAINER (Артикул 20 70 82 20)

PFT- наружный вибратор обеспечивает перемещение материала в воронке.







Кабель дистанционного управления 50 м с выключателем и контрольной лампой (Артикул: 20 45 69 24)

Кабель дистанционного управления 25 м в комплекте с потенциометром для ZP3 Fu 400. Артикул: (00047489)

Кабель дистанционного управления 25 м в комплекте с выключателем. Артикул: (20 45 69 29)

Кабель дистанционного управления 25 м с выключателем на кабельном барабане. Артикул: (20 45 69 15)

Кабель дистанционного управления 50 м с выключателем на кабельном барабане. Артикул: (20 45 69 16)

3       Транспортировка, упаковка и хранение

3.1      Указания по мерам безопасности во время транспортировки

Неправильная транспортировка

ОСТОРОЖНО!

Повреждениявследствиенеправильной транспортировки!

При неправильной транспортировке насосу могут быть причинены значительные повреждения.

По этой причине:

–   При разгрузке тары, а также при внутризаводской транспортировке проявляйте осторожность и следуйте условным обозначениям и указаниям, нанесенным на

упаковке.

–   Захват тросами производить только в обозначенных местах.

–   Упаковку следует удалять только непосредственно перед монтажом машины.

Висящие грузы

ПРЕДОСТЕРЕЖЕНИЕ!

Висящие грузы представляют опасность для жизни!

При поднятых грузах возникает опасность для жизни вследствие его падения или

раскачивания. По этой причине:

–   Запрещается находиться под висящим грузом.

–   Точно соблюдать места зачаливания тросов.

–   Запрещается захватывать груз за выступающие части или проушины

отдельных сборочных единиц. Обеспечить надежное крепление стропов.

–   Применять только разрешенные грузоподъемные средства достаточной грузоподъемности.

–   Не допускается применение порванных или перетертых тросов и ремней.

–   Тросы и ремни не должны прилегать к острым кромкам и углам, не должны иметь узлов и перекручивания.

3.2      Поверка доставленного груза

Доставленный груз необходимо сразу же проверить на целостность и отсутствие повреждений.

При наличии повреждений, связанных с транспортировкой, следует:

n  Груз не следует принимать или принимать только с оговорками.

n  Зафиксировать объем повреждений в сопроводительных документах или на свидетельстве о транспортировке.

3.3      Упаковка

Об упаковке

Упаковка          должна          соответствовать                         условиями транспортировки. В качестве упаковочных должны применяться материалы, не воздействующие отрицательно на окружающую среду.

Упаковка должна защищать части изделия от транспортных повреждений, коррозии и других повреждений вплоть до его монтажа. По этой причине упаковку следует сохранять и

удалять ее только непосредственно перед монтажом.

Обращение с упаковочнымиматериалами

Если не было договоренности о возврате упаковки, ее необходимо снять, рассортировать по виду и размерам и передать для дальнейшей утилизации.

ОСТОРОЖНО!

Опасность для окружающей среды

вследствие неправильной утилизации!

Упаковочные материалы являются ценными материалами и могут во многих случаях

использоваться в дальнейшем. По этой причине:

–   Утилизация не должна иметь отрицательного воздействия на окружающую среду.

–   Необходимо учитывать местное законодательство в отношении утилизации. При необходимости передать упаковку на утилизацию в специализированные

предприятия.

3.4      Транспортировка

Точки захвата

1





Рис. 11: Точки захвата



1

При транспортировке насоса краном захватить тросом проушины (1).

Соблюдая при этом следующие условия:

n  Грузоподъемное средство должно соответствовать весу упаковки.

n  Лицо, управляющее краном, должно иметь на это разрешение.

Точки захвата:

  1. 1.        Тросы и ремни заводить в соответствии с рисунком.
  2. 2.        Убедиться в том, что упаковка висит прямо, при необходимости следить за расположением центра тяжести.
  3. 3.        Начать транспортировку.

Перед перевозкой:

  1. 1.        Отсоединить главный кабель.
  2. 2.        Опорожнить емкость.
  3. 3.        Удалить шланги подачи раствора.

4       Работа

4.1      Безопасность

Индивидуальные средства защиты

Во время работы необходимо пользовать следующими средствами индивидуальной защиты:

n  Рабочей одеждой

n  Защитными очками

n  Защитными рукавицами

n  Защитными ботинками

Основныеположения

ПРЕДОСТЕРЕЖЕНИЕ!

Опасность травмирования вследствие недостаточной квалификации технического персонала!

Недостаток квалификации – источник тяжелых травм и повреждения оборудования.

По этой причине:

–   При работе с оборудованием строго соблюдайте указания данного руководства.

–   Перед началом работы убедитесь в наличии и работоспособности всех крышек и защитных устройств.

–   Запрещается во время работы отключать защитные устройства.

–   Обеспечьте порядок и чистоту на рабочем месте. Беспорядочно лежащие детали и

инструмент являются источниками несчастных случаев.





  1. 1.    Установите машину на ровной поверхности и надежно защитите от непроизвольных перемещений:

n Не смещайте и не катайте машину.

n Установите машину таким образом, чтобы в нее не могли попасть падающие предметы.

n Обеспечьте свободный доступ к органам управления машиной.

Рис. 13: Подводка тока

  1. 2.        Подайте питание к распределителю 400 В и шкафу управления.

ОСТОРОЖНО!

Опасность поражения током!

Присоединяемый кабель должен быть надежно зафиксирован:

–   Машину следует присоединять только к источнику тока с чувствительным ко всем токам защитному Fl-выключателю (30 мA)..

–   Если управление имеет 3-фазный преобразователь частоты, необходимо

производить включение через строительный распределительный щит.



 Рис. 14. Отсоединение штекера- заглушки управления

3.    Цепь управления током размыкается путем отсоединения штекера-заглушки на шкафу управления.

Предостережение!

Перед запуском в работу необходимо отсоединить штекер-заглушку или включить дистанционное управление.

Чтобы насос не запускался всухую, в воронку ZP 3 XXL необходимо залить около 20 л воды,.

  1. 4.        Присоедините манометр к нагнетательному фланцу.

Рис. 15: : Присоединение манометра давления раствора

Подготовка шланга подачи раствора

Рис.16: Подготовка шланга подачи раствора



  1. 5.        Присоедините фильт (2) к водопроводу (3)..
  2. 6.        Присоедините шланг подачи раствора (1) и смочите его.
  3. 7.        Снимите и отсоедините шланг подачи раствора и фильтр.
  4. 8.        Полностью опорожните шланг подачи раствора.
  5. 9.        Смажьте шланг подачи раствора 3 литрами обойного клея.


Присоединение шланга подачи раствора

Рис. 17: Присоединение шланга подачи раствора

3.    Присоедините шланг (1) к нагнетательному штуцеру (2).

4.3      Включениеипусквработу

Включение

Рис. 18: Главный выключатель

ВНИМАНИЕ!

Запрещается пуск насоса всухую.

1. Установите главный выключатель в положение „I“.

Рис. 19: Штекер-заглушка

2. Присоедините цепь управления посредством штекера- заглушки.



Рис. 20: Загрузка



Загрузите машину предварительно смешанным материалом. Загрузку можно производить непосредственно со смесителя, например, автомобильного.

Включите машину переключателем «Направление вращения электродвигателя насоса» и оставьте ее включенной до

появления раствора из шланга.







Рис. 21: Регулировкачисла оборотов

1. Посредством регулятора числа оборотов можно плавно регулировать электродвигатель насоса.

Тем самым изменяется количество наносимого материала.

4.4      Нанесение раствора

Рис.: 22 Дистанционное управление

4.5      Выключение

Рис.23:Присоединение воздушного крана

 1.         Выключайте машину посредством главного выключателя (1).

4.6      Очистка

Машину необходимо промывать после окончания работы ежедневно. Для этого:

ü  После окончания работы запустите машину на холостой ход,

ü  Полностью откачайте раствор,

ü  Растворите водой остатки раствора и также откачайте,

ü  Вливайте в воронку воду до тех пор, пока она не польется из конца шланга или устройства для распыления.

ü  Выключите машину,

Проверка

1.    По манометру (1) убедитесь в падении давления раствора до „0“ .

Рис. 24: Давление раствора равно 0

Отсоединение шланга подачираствора

Рис. 25: Отсоединение шланга подачи раствора



1.Поверните рычаг и отсоедините шланг подачи раствора.



Очистка шланга подачи раствора

4





Рис.26: Очистка шланга подачи раствора

  1. 2.       Вставьте в шланг подачи раствора (1) смоченный шарик из губки (2).
  2. 3.       Вставьте фильтрующий элемент (3) сначала со стороны подачи материала (1), а затем со стороны водопровода (4).
    1. 4.       Откройте кран водопровода и держите открытым, пока шарик из губки не выйдет из конца шланга. Повторите операцию не менее двух раз.



Диаметр шарика из губки следует выбирать в зависимости от диаметра шланга.



Рис. 27: Очистка нагнетатльного фланца

  1. 1.    Поверните рычаг, выньте манометр давления раствора и очистите его.
  2. 2.    Вставьте шланг с водой в нагнетательный фланец и промойте остатки отложений.

УКАЗАНИЕ!

ZP 3 XXL FU 400V не следует очищать с помощью струи пара или под давлением.

Можно повредить уплотнительный узел и другие уплотнения.

 Рис. 28: Очистка патрубка

 3. . Слейте остатки воды из патрубка для очистки.







Рис. 29: Очистка насоса подачи раствора

  1. 4.    Овинтите гайки (1) на стяжном болте.
  2. 5.    Снимите насос и выньте ротор из статора (2).
  3. 6.    Очистите нагнетательный фланец (3).
  4. 7.    Снимите всасывающий фланец и очистите (4).
  5. 8.    Установите насос в комплекте на место.

Купить инъекционный насос можно по телефону +7-981-733-87-42
почта для заказа izolspb@mail.ru,  страница с описанием насоса
